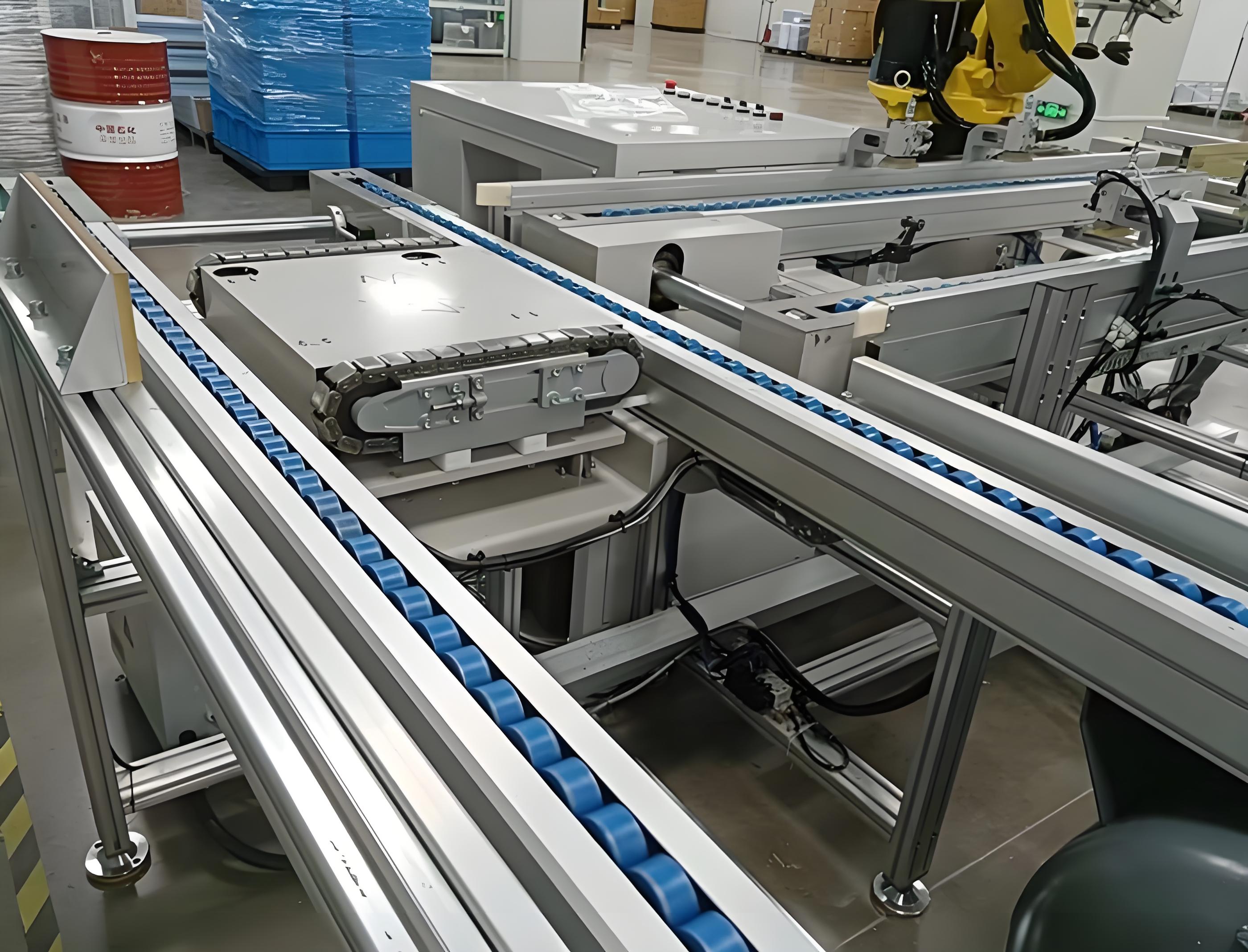

倍速鏈輸送線
倍數鏈輸送線（又稱倍速鏈輸送線）是一種高效、靈活的自動化輸送設備，廣泛應用于裝配、包裝、分揀等生產線中。其核心特點是鏈條速度與工件移動速度形成倍數關系（通常為2-3倍），從而在保證輸送穩定性的同時實現工件的精準定位和積放功能。
以下是其主要機械結構和特征：
一、主要機械結構
鏈條系統
倍速鏈條：采用特殊設計的滾子鏈（如“2.5倍速鏈”或“3倍速鏈”），鏈條滾子與導軌接觸，通過摩擦力驅動工件托盤。
鏈條導軌：鋁合金或不銹鋼材質的導向軌道，支撐鏈條并限制其運動軌跡，通常設計為雙軌結構（驅動軌和返回軌）。
驅動裝置
電機與減速機：提供動力，通常采用變頻電機或伺服電機，實現無級調速。
驅動輪組：鏈條的主動輪，通過齒輪或鏈輪傳遞動力。
支撐結構
機架：由鋁合金型材或鋼制框架組成，高度可調，具有模塊化設計。
支撐滾輪/滑軌：用于支撐工件托盤，減少摩擦阻力，確保平穩輸送。
張緊裝置
通過可調節的滑塊或螺桿機構保持鏈條的適當張力，防止鏈條松弛或打滑。
工件托盤（工裝板）
定制化設計的承載平臺，通常配備定位銷、導向塊或阻擋機構，便于工件固定和積放。
阻擋器與定位裝置
氣動/電動阻擋器：用于工件的精準停止和定位，配合傳感器實現自動化控制。
光電傳感器：檢測工件位置，觸發控制系統動作。
二、核心特征
積放功能
工件托盤可在輸送線上暫時停止（積存）而不影響后續托盤運行，適用于多工位裝配或檢測流程。
多倍速設計
鏈條運行速度是工件移動速度的整數倍（如2.5倍或3倍），通過摩擦力驅動托盤，實現高效、低噪音輸送。
高承載能力
鏈條和支撐結構設計堅固，可承載較重工件（單托盤負載通常達50-200kg）。
模塊化與可擴展性
采用標準組件設計，可靈活調整長度、寬度和布局（如直線、轉彎、爬坡等）。
低維護
鏈條與導軌接觸面采用耐磨材料，壽命長；潤滑需求低，維護成本較少。
適應復雜工藝
可集成裝配、檢測、打標等工位，支持同步作業或異步輸送模式。
精準控制
結合PLC或工控系統，實現速度調節、定位控制及與自動化設備的協同作業。
三、典型應用場景
· 汽車制造：發動機裝配、零部件輸送。
· 家電/電子行業：產品組裝、老化測試線。
· 包裝與物流：分揀、碼垛、裝箱線。
· 食品醫藥：潔凈環境下的無菌輸送。
四、與其他輸送線的對比優勢
· 相比皮帶輸送線：承載能力更強，支持積放功能。
· 相比滾筒輸送線：運行更平穩，適用于精密裝配場景。
· 相比同步帶輸送線：結構更簡單，維護成本更低。
